非膨胀型钢结构防火涂料（石膏基）

非膨胀型钢结构防火涂料产品介绍：

非膨胀型钢结构防火涂料（石膏基）是由德国佑琳生独立自主研发生产的，适用于各类大型钢结构建筑(特别是超高层钢结构建筑)及厂房、装配式住宅、混凝土表面的防火保护。同时也适用于石油化工类火灾条件下钢结构及防火堤(墙)的防火保护，能使受保护基材的耐火时间达到3.0小时以上。

涂层厚度15mm，耐火时间2.5h。

涂层厚度22mm，耐火时间3.15h。

非膨胀型钢结构防火涂料应用范围：

可应用于超高层、办公、酒店、医疗、文教、体育、展馆、火车站、机场、工业、厂房、石油、化工、交通枢纽等建筑。

产品获得发明专利

消防产品认证证书

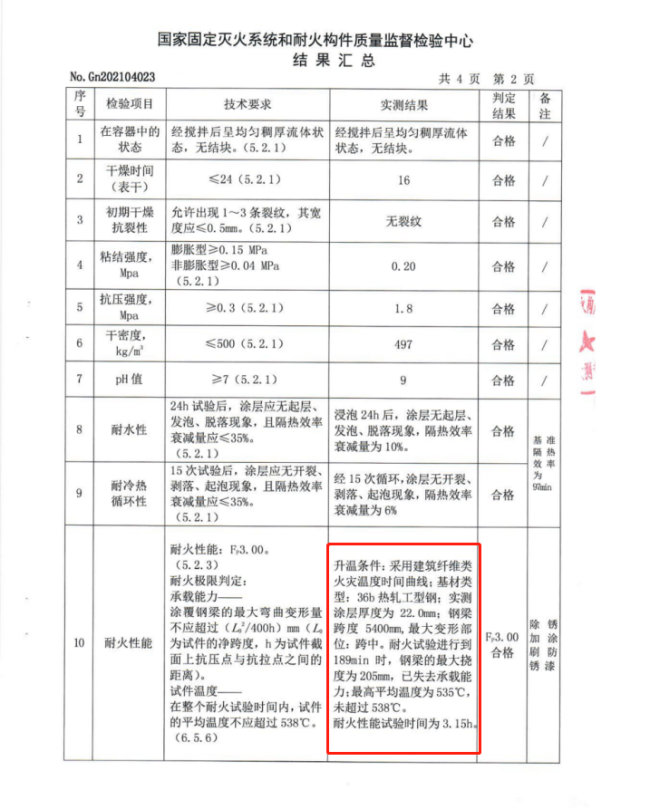

非膨胀型钢结构防火涂料3.15H/22mm-检验报告

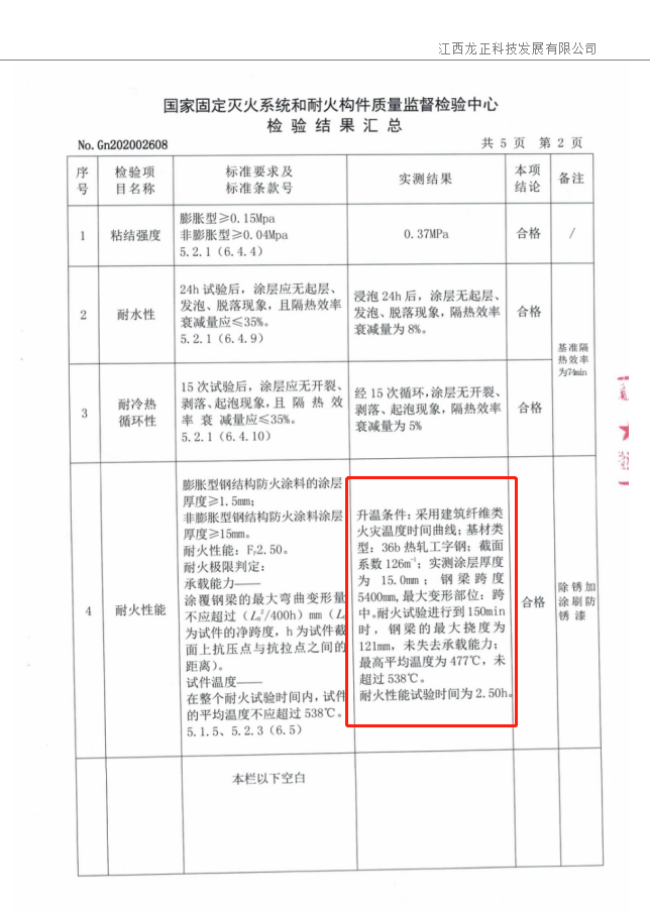

非膨胀型钢结构防火涂料2.50H/15mm-检验报告

非膨胀型钢结构防火涂料产品特点：

● 不含石棉及有机溶剂，属于绿色环保产品。

● 自重轻，涂层薄，粘结力强，不会空鼓脱落，防火性能优越。

● 耐候性能优异。

● 必要时，在室内干燥环境中底材可不做防腐处理。

● 具有吸音消音功能，减少噪音污染。

● 施工简单，可直接喷涂和抹涂施工，干燥固化快。

● 涂膜耐老化性能优异，坚固耐久。

● 省人工 省工期 省材料 省成本。

施工步骤：基材处理→拉毛施工→后续涂层施工（可以一遍成型）→自检→养护。

施工要领：

1.防火涂料涂装前，钢构件表面除锈及防锈底漆涂装应符合设计要求和国家现行有关规范规定，应清除钢构件表面的灰尘、油污等杂物,确保基材表面洁净干燥。

2.涂装前，按粉料：水=1：1左右的比例混合搅拌均匀，使之呈无结块稠流体状态。稀稠度应根据涂装方式而定，以方便施工、不流淌、粘结牢固为宜。

3.处理好钢结构基层后，建议要做一遍拉毛工序，拉毛厚度控制在2-3mm厚，不亦过厚，待干后再进行下一遍施工,以不流淌为宜，喷涂施工可以一遍成型，也可以分次喷涂，喷涂达到标准规定厚度即可。 采用抹涂方式时可以先喷涂，之后抹平一遍即可。

4.对于大型钢材如果有需要应加（架）网，用焊接在钢梁上的铆钉或其他可行方式固定网，以防涂料脱漏或分离，效果会更好。

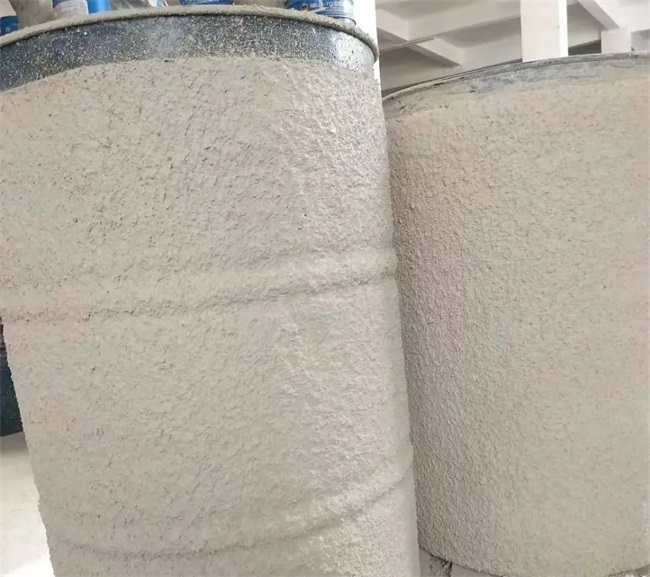

非膨胀型钢结构防火涂料一遍成型：

钢结构防火涂料施工案例：南康格力

南康美克数创智造工厂

华润江中科创城

海南中银国际金融中心

海南疾控中心

吉林中车松原新能源装备产业基地项目、鹰潭嘉美印铁制罐项目、成都天府实验室项目、玖龙再生资源交易中心项目、大自然家居智能制造基地、甘肃中医院建设项目、宁德蕉城生产基地项目、海南浙大钢结构、华邑酒店项目、云栖居项目、兆南东岸项目等。
