防腐防锈包覆体系说明书

氧化聚合包覆防腐蚀技术

技术介绍

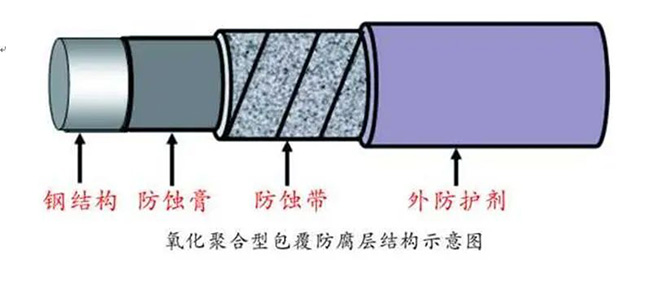

钢结构、桥梁钢索、焊接部位、螺栓螺母、球形节点、法兰以及石油化工储罐的边缘板等由于形状结构特异，腐蚀问题十分严重，是大气区钢结构腐蚀防护的短板，然而传统的防腐涂料施 工对基体表面处理要求高，而异型节点因形状不规则，难以达到表面处理要求，并且容易出现流挂、漏涂等现象，难以使涂层达到足够的保护厚度，防护效果不理想。氧化聚合防蚀膏、氧化聚合防蚀带和氧化聚合外防护剂，成为有机的防护整体。氧化聚合包覆防腐蚀技术（OTC )适用于 大气区的各类异型结构，良好地解决了上述问题。OTC由三层紧密相连的保护层组成，由内到外依次为氧化聚合防蚀膏、氧化聚合防蚀带和氧化聚合外防护剂，成为有机的防护整体。

氧化聚合防蚀膏

氧化聚合防蚀膏具有良好的粘性和优良的水油置换性。防蚀膏是氧化聚 合型包覆技术中核心的材料，也是位于氧化聚合型包覆技术内层的部分，直接与被保护的金属基体紧密接触，含有的锈转化成分能将钢结构表面 未处理尽的铁诱，转化成黑色的氧化亚铁膜，形成保护性封闭层，防止钢铁 继续氧化、锈蚀，起到除锈、防锈双重作用。

氧化聚合防蚀带

氧化聚合防蚀带是将纤维无纺布浸渍到特殊调制的防蚀材料中而制成 的，非常柔软，可以粘贴到各种复杂形状的结构表面。施工后氧化聚合防蚀 带紧贴钢结构的一侧始终保持柔软状态，从而达到更佳的防腐性能。浸渍了 特殊调制防蚀材料的防蚀带，具有良好的密 封性，可以将金属表面与水分、盐分、空气 等腐蚀性因子隔离，从而达到更好的防护性 能。此外，氧化聚合型防蚀带还具有良好的 阻燃性和耐候性。

氧化聚合外防护剂

氧化聚合外防护剂是可固化的防护材料，涂刷在防蚀带表面，与空气接 触后，在较短时间内氧化聚合成一种坚韧的皮膜，具有耐候、密封性能，有 效防止紫外线照射老化和腐蚀介质进入，形成完整的保护膜。

技术优势

1.表面处理简单、适用复杂结构

2.无需加热喷砂、防护寿命长达30年以上

3.可以带锈施工、5℃以上可以施工

4.防火性能优越、体系十分柔软

5.耐低温性能强、绿色环保无毒

6.耐老化，耐高温

7.良好的粘着性和柔韧性

8.结构位移追随性好

适用范围

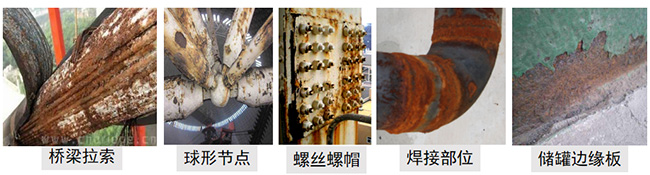

氧化聚合型包覆防腐技术可以应用在桥梁拉索、球形节点、螺丝螺帽、焊接部位、储罐边缘板、异型钢结构等诸多装置和部位。下图是易腐蚀的部位。

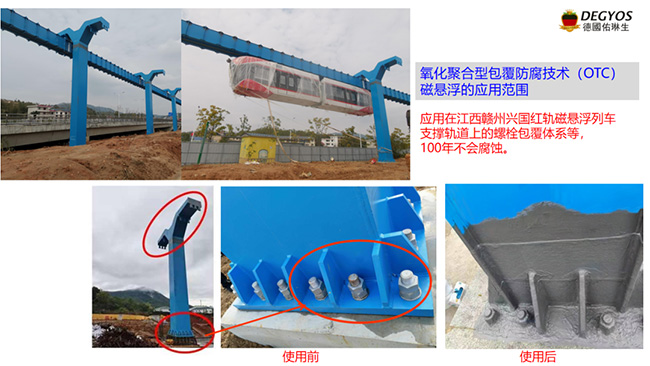

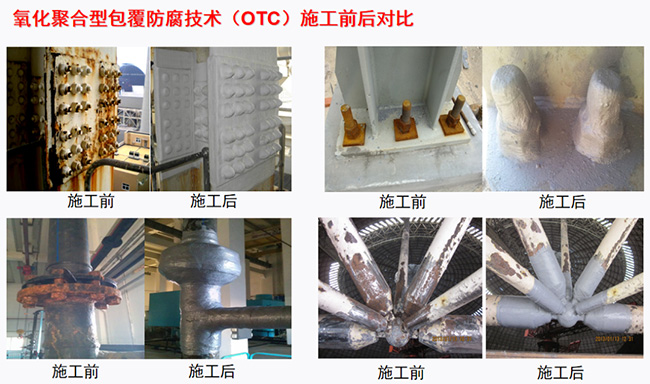

施工前后对比

施工工艺

1.表面处理 →  2.涂抹矿脂膏 →  3.缠绕防蚀带  →  4.涂抹外防腐剂

防腐效果

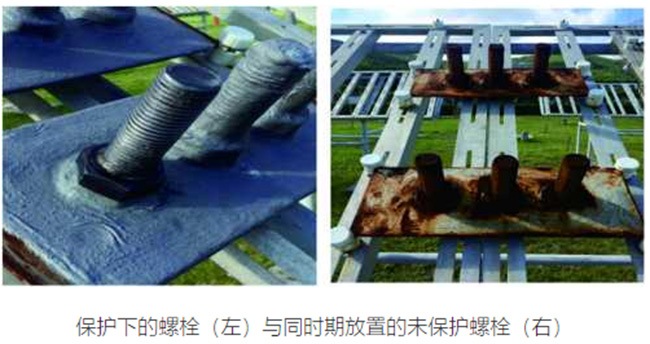

螺栓防腐效果验证

证明OTC保护下的螺栓呈现出金属光泽，没有任何锈蚀，与同时期放置未加保护的锈迹斑斑的螺栓形成了鲜明对比。

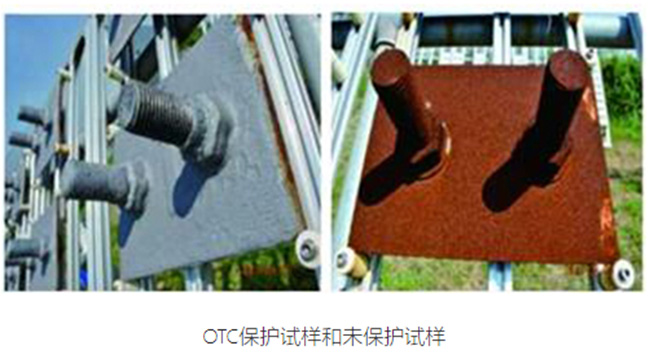

螺栓防腐效果验证

进行了氧化聚合包覆对比 实验，时隔三年后，打开进行了观察分析，金属基体具有金属光泽，没有发生任何腐蚀。

复层矿脂包覆防腐蚀技术

技术介绍

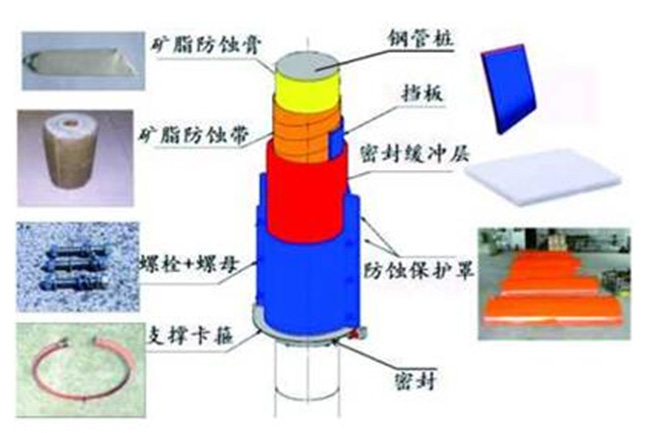

复层矿脂包覆防腐蚀技术（PTC)由四层紧密相连的保护层组成，即矿脂防蚀膏、矿脂防蚀带、密封缓冲层和防蚀保护罩。其中矿脂防蚀膏、矿脂防蚀带是复层矿脂包覆防腐技术的核心部分，含有高 效的缓蚀成分，能够有效的阻止腐蚀性介质对钢结构的侵蚀，并可带锈带水施工。密封缓冲层和防蚀保护罩具有良好的整体性能，不但能够隔绝海水，还能够抵御机械损伤对钢结构的破坏。

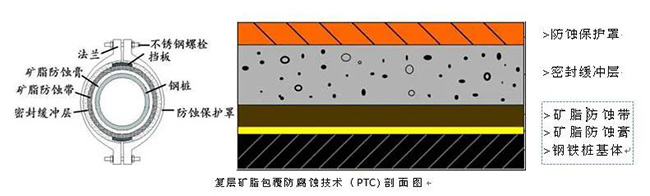

▲  PTL技术剖面图

矿脂防蚀膏

矿脂防蚀膏是以矿物脂为原料，加入复合防锈剂、缓蚀剂、稠化剂、润滑剂、 填充剂等加工制作的膏状防腐蚀材料，能很好地粘附在需要保护的钢结构表面。矿 脂防蚀膏中含有多种防锈和转锈成分，在潮湿的环境中也具有很好的防腐蚀性能。锈转化剂可以与铁锈起化学反应，在钢铁表面形成铁络合物，可把厚度在80µm左右 的铁锈层转化成稳定的化合物，起到除锈防锈双重作用，可以降低施工前表面处理 的要求，节约人力物力，降低运营成本。

矿脂防蚀带

矿脂防蚀带是一种浸渍了特制防蚀材料的人造纤维制成的聚酯纤维布。矿脂防 蚀带所含防蚀材料具有和矿脂防蚀膏相似的成分及性能，除了防蚀作用外，还能够 增强密封性能，提高整体的强度及柔韧性。防蚀带的载体材料是特种聚酯纤维布， 通过聚酯长丝成网和固结的方法，将其纤维排列成三维结构，经纺丝针刺固结直接 制成。

密封缓冲层

密封缓冲层是指安装在矿脂防蚀带和防蚀保护罩之间，起到密封、缓冲外界冲击作用的材料。施工时一般事先安装在预制防蚀保护罩的内部，是复层矿脂防腐技术中四层防护体系的重要环节。主要起到密封、缓冲和结构误差调整的作用。

防蚀保护罩

外壳包括玻璃钢或增强玻璃钢。玻璃钢或增强玻璃钢具有良好的强度和持久性。玻璃钢是玻璃纤维加固的不饱和聚酯树脂，而增强玻璃钢是由玻璃纤维加固的聚丙烯碾压成型。两片外壳之间通过法兰和螺钉紧固。

技术优势

表面处理要求低、膏带为有机整体、可带水带锈施工、防止海生物污染、耐冲击性能优、制备工艺灵活、缓释效果优良、有特有缓冲层、绿色环保轻便、无需固化等待，施工方便，使用缓冲层，耐冲击性能优良，防蚀效果好，寿命长达30你那以上。强度韧性很高，密封性能良好。

适用范围

海洋浪花飞溅区

浪花飞溅区是指海水的飞沫能够喷洒到其表面，但在海水涨潮时又不能被海水所浸没的部位。浪花飞溅区的部位随潮差区的变化而变化。

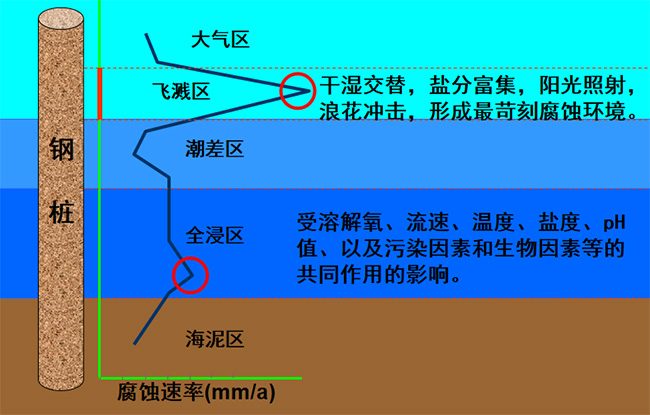

<> 钢结构设施在不同的腐蚀区带其腐蚀速度有明显差别。浪花飞溅区是海洋腐蚀较为严重的区域，其平均腐蚀速率可达每年0.3〜0.5mm ，局部腐蚀速率高达每年1mm。这是因为在这个区域，钢表面由于受到海水的周期性润湿，经常处于干湿交替状态，且氧供应充分，加上阳光、风吹和海水环境的协同作用导致发生严重的腐蚀。同一种钢，在浪花飞溅区的腐蚀速度可比海水全浸区中高出3 ~ 10倍。

▲  PTL技术剖面图

浪花飞溅区的腐蚀防护问题一直是海洋全区带腐蚀防护问题的“短板”，符合“主动防腐、绿色防腐、科技防腐、长效防腐”理念的复层矿脂包覆防腐蚀技术（PTC ),针对于低潮线下1米与高潮线上2米的浪花飞溅区和潮差区，可以提供长效保护，是现阶段很好的浪花飞溅区防护技术，是海洋防腐蚀技术的重大突破。

▲  浪花飞溅区PTC

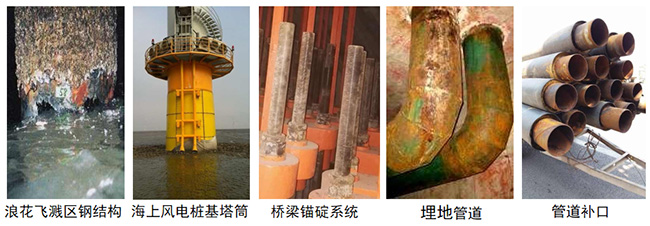

复层矿脂包覆防腐技术可以应用在浪花飞溅区钢结构、海上风电桩基塔筒、埋地管道、管道补口等诸多设施和领域。

施工工艺

防腐效果

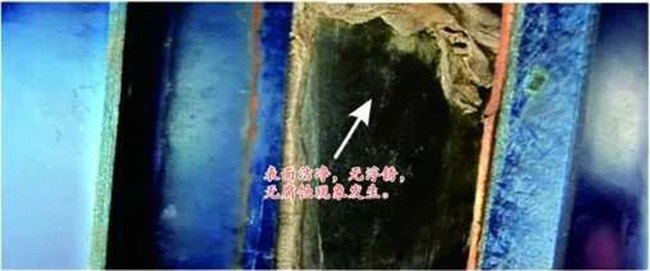

海洋浪花飞溅区9年防腐效果验证

包覆的四层材料完好地保持着当初的状态与性能，防蚀保护罩无任何损伤，剥离矿脂防蚀带、铲除矿脂防蚀膏后，金属表面没有任何腐蚀发生。

浪花飞溅区钢柱包覆9年后保护效果

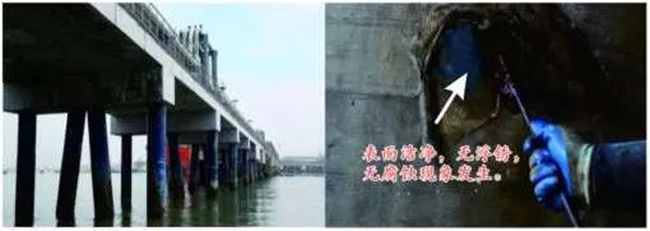

码头钢桩包覆2年效果验证

2年后将PTC包覆层打开验证，四层体系完 好，钢铁无锈蚀，证明防腐效果非常优异。

码头钢柱包覆2年后保护效果
